انواع مختلف سيم كنتاكت وجود دارد كه بر اساس ميزان جريان عبوري ، ولتاژ و
ميزان نيروي كشش مورد استفاده آن تعيين مي گردد مطابق با استاندارد EN50
149 ماكزيمم سطح مقطع سيم كنتاكت AC-150 ساخته ميشود كه در بعضي از
موارد 161 و 170 ميليمتر مربع نيز ساخته ميشود. به دليل رسانايي بالا ، كشش
ها و استقامت مس در مقابل تغييرات حرارت و خورندگي ، از الكتروليت مس و
آلياژهاي آن استفاده ميشود. وقتي مس در معرض هوا قرار ميگيرد لايه اكسيد
روي هادي از عبور جريان جلوگيري نمي كند . برعكس آلومينيم لايه اكسيد روي
آن رسانايي ضعيفي دارد كه از آن در قسمتهاي با تماس كم ميتوان استفاده كرد .
به همين دليل استفاده از سيم آلومينيومي به عنوان سيم كنتاكت خط شكست
خورده است

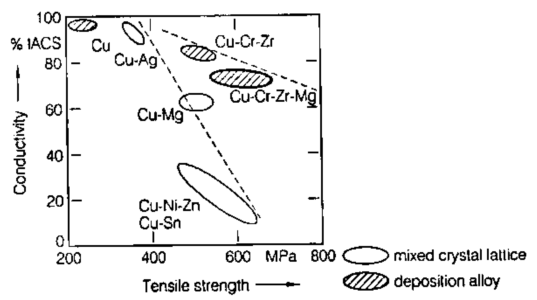

0.1 % نقره اضافه شده به سيم كنتاكت مسي يا 0.5 % منيزيم
باعث افزايش استحكام ميكانيكي و خصوصيات حرارتي سيم مس و در نتيجه افزايش
نيروي كشش آن ميشود. كه از اين در سرعت هاي بالاي خاص و مخصوص استفاده
ميشود . بجز نقره آلياژهاي فلزي رسانايي را كاهش ميدهند .
استفاده از كادميوم در بيشتر كشورهاي اروپايي به دليل آلودگي هاي محيطي مجاز نميباشد.
- سيم كنتاكت با جنس ETP ، سطح مقطع 80 – 150 mm² :
براي تراموا و اتوبوس برقي تا سرعت 160 km/h
- Cu Ag 0.1% آلياژ مس – نقره با سطح مقطع 80-150 mm²
براي راه آهن هاي برقي پيشرفته تا سرعت 250 km/h
- Cu Mg 0.2-0.5% آلياژ مس – منيزيم با سيم كنتاكت 100-150 mm²
براي سرعت هاي بالا تا سرعت 400 km/h
- Cu Sn 0.4% آلياژ مس- قلع با سطح مقطع 100 – 150 mm²
استفاده در سرعت هاي بالا
سيم كنتاكت ساخته شده از جنس Cu Ag 0.1
|
|
|
