با استفاده از فرمول داريم :

V= l^2/8*R

l = طول اسپن متر

R = شعاع قوس متر

 = 10^2 / 8* 25

= 0.5 m

ب :

V= (l^2 / 8* R)-(s1+s2)/2

s1,s2 = زيگزاگ ساپورت 1 و 2

= (10^2/8*25)-(0.3+0.2)/2

= 0.25 m

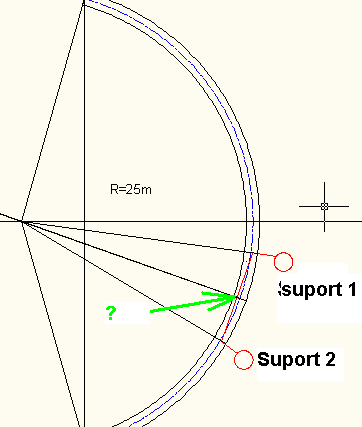

همانطور که مشاهده ميشود اگر در ابتدا زيگزاگ را در قوس 25 با فاصله 10 متر ، روي صفر نصب ميشد در پانتوگراف هايي که اندازه زغال 80 سانتيمتر است باعث خروج سيم کنتاکت از زغال پانتو ميشد اما با تغيير زيگزاگ دو ساپورت به ( مثلا 25 و 30 سانتيمتر ) اين مشکل حل شد .

سوال : در مثال فوق در قوس ، فرض شد که دو سطح ريل با هم تراز هستند اما ميدانيم واگن ها در قوس به سمت مرکز قوي مايل ميشوند و بنابراين پانتوگراف نيز تغيير کرده و زيگزاگ نيز بر اساس ميزان قوس بايد تغيير کند چه مقدار ؟
